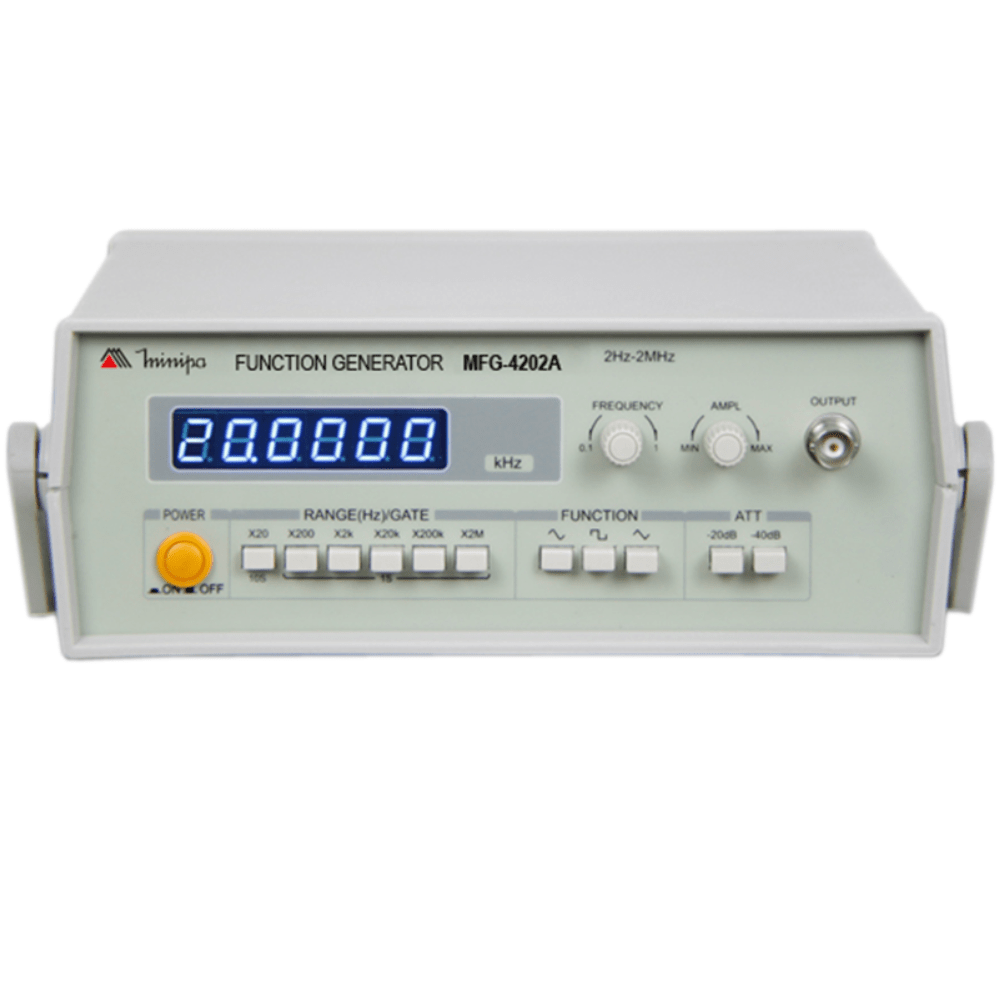

Gerador de Funções Digital Minipa MFG-4202A

Descrição do Produto

O Gerador de Funções Digital Minipa MFG-4202A é um instrumento de bancada desenvolvido para geração de sinais elétricos em aplicações de laboratório, manutenção, ensino técnico, desenvolvimento eletrônico e testes em circuitos.

Com faixa de frequência de 2 Hz a 2 MHz, o equipamento permite gerar formas de onda senoidal, quadrada e triangular, sendo ideal para simulação de sinais, análise de circuitos, testes funcionais, calibrações internas e atividades didáticas em escolas técnicas, universidades e laboratórios de eletrônica.

O MFG-4202A possui display LED de 6 dígitos para indicação da frequência, ajuste de amplitude, atenuação selecionável e saída com impedância de 50 ?, oferecendo praticidade e boa precisão para trabalhos em bancada.

Seu formato compacto e robusto facilita o uso em laboratórios, assistências técnicas, indústrias, centros de manutenção e instituições de ensino.

Aplicações

• Laboratórios de eletrônica
• Escolas técnicas e universidades
• Testes em circuitos eletrônicos
• Desenvolvimento de projetos eletrônicos
• Manutenção de equipamentos eletrônicos
• Simulação de sinais elétricos
• Ensaios em placas e componentes
• Bancadas de teste e treinamento
• Controle de qualidade
• Assistências técnicas

Principais Características

• Gerador de funções digital de bancada
• Faixa de frequência de 2 Hz a 2 MHz
• Geração de ondas senoidal, quadrada e triangular
• Display LED de 6 dígitos para frequência
• Impedância de saída de 50 ?
• Amplitude de saída de até 16 Vpp em aberto
• Atenuação selecionável em 0 dB, -20 dB e -40 dB
• Boa estabilidade da base de tempo
• Alimentação bivolt 110/220 V
• Equipamento compacto para uso em bancada
• Indicado para laboratórios, ensino e manutenção eletrônica

Características Técnicas

Display

LED de 6 dígitos para indicação de frequência

Faixa de Frequência

2 Hz a 2 MHz

Formas de Onda

• Senoidal
• Quadrada
• Triangular

Precisão

< 0,1% da leitura + 1 dígito

Base de Tempo

• 1 s: X10 Hz até X1 MHz
• 10 s: X1 Hz

Estabilidade da Base de Tempo

±100 ppm

Impedância de Saída

50 ? ±10%

Amplitude Máxima de Saída

•

  16 Vpp em aberto

•

  8 Vpp com carga de 50 ?

Atenuação de Amplitude

• 0 dB
• -20 dB
• -40 dB

Especificações por Forma de Onda

Onda Senoidal

Distorção: <2% na faixa de 20 Hz a 20 kHz

Onda Quadrada

Tempo de subida e descida: <40 ns

Onda Triangular

Linearidade:

•

  98% abaixo de 100 kHz

• 95% acima de 100 kHz

Alimentação e Consumo

Alimentação

110 V / 220 V – 60 Hz

Consumo

Menor que 20 W

Condições de Operação

Temperatura de Operação

0°C a 40°C

Temperatura de Armazenamento

-10°C a 50°C

Umidade Relativa

<80%

Uso

Uso interno

Dimensões e Peso

Dimensões

230 x 85 x 240 mm

Peso

2,0 kg

Acessórios Inclusos

• Manual de instruções
• Cabo de alimentação
• Cabo BNC / Jacaré

Acessórios Opcionais / Reposição

• Cabo de conexão BNC / BNC macho – MTL-20
• Cabo de conexão BNC / Jacaré – MTL-21
• Certificado de calibração opcional

Segurança

Conforme recomendado pela NR-10, a utilização do equipamento deve ser realizada por profissional capacitado, utilizando os equipamentos de proteção individual adequados e seguindo as orientações de segurança presentes no manual de instruções.

Diferenciais do MFG-4202A

• Excelente opção para laboratórios e escolas
• Geração de três formas de onda principais
• Ampla faixa de frequência até 2 MHz
• Display digital de fácil leitura
• Equipamento compacto e prático para bancada
• Boa precisão para testes eletrônicos
• Saída com impedância padrão de 50 ?
• Ótimo custo-benefício para aplicações didáticas e profissionais

Segmentos de Aplicação

• Eletrônica
• Automação
• Ensino técnico
• Universidades
• Laboratórios de manutenção
• Assistências técnicas
• Desenvolvimento de produtos
• Controle de qualidade
• Pesquisa e desenvolvimento
