ET-1507A

APLICAÇÕES

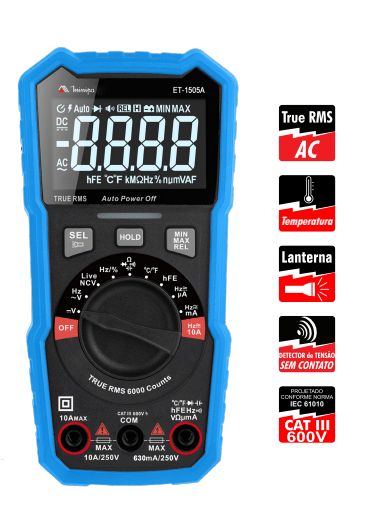

            O modelo ET-1505A oferece uma ampla gama de funcionalidades, incluindo medição de tensão AC/DC, corrente AC/DC, resistência, diodo, transistor hFE, continuidade, temperatura, frequência, duty cycle, capacitância, NCV (detecção de tensão sem contato) e detecção de linha viva (LIVE).Para facilitar a leitura dos valores em ambientes escuros, o multímetro possui display invertido e lanterna embutidas. Temperatura.

SEGURANÇA
             Este instrumento está de acordo com a norma IEC61010-1 Categoria III 600V e dupla isolação. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções.

GERAL
              A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 18~28°C se não especificado de outra forma e umidade relativa entre ?80%. Ciclo de calibração recomendado de 1 ano. Especificações válidas para 10% a 100% da faixa

TENSÃO DC
? Faixas: 600mV, 6V, 60V, 600V;
? Precisão: 600mV~6V±(0,5% + 3D); 60V±(0,8% + 3D); 600V±(0,8% + 5D).
? Resolução: 0,1mV, 1mV,10mV, 100mV;
? Impedância de entrada: Aproximadamente 10M?;
? Proteção de Sobrecarga: Para Faixa de 600mV: 250V DC ou 250V AC RMS; Para as Demais Faixas: 600V DC ou AC RMS.

TENSÃO AC (True RMS)
? Faixas:600mV, 6V, 60V, 600V;
? Precisão: ±(1% + 10D);
? Resolução: 0,1mV, 1mV, 10mV, 100mV;
? Resposta em Frequência: 40Hz~1KHz;
? Impedância de entrada: Aproximadamente 10M?;
? Proteção de Sobrecarga: Para Faixa de 600mV: 250V DC ou AC RMS; Para as Demais Faixas: 600V DC ou AC RMS.

CORRENTE DC
? Faixas: 600?A, 6000?A, 60mA, 600mA, 6A,10A;
? Precisão: 600?A ~ 60mA ±(1%+5D); 600mA ±(2% + 5D); 6A~10A ±(3% + 5D);
? Resolução: 0,1?A,1?A, 0,01mA, 0,1mA, 0,001A, 0,01A;
?Proteção de Sobrecarga: Fusível de 630mA/250V para borne de “?A/mA”; Fusível de 10A/250V para borne de “A”;
? Ao medir correntes >1A, não exceder 30 segundos de medição contínua. Ao medir corrente novamente, o instrumento deve ser resfriado por duas vezes o tempo de medição.

CORRENTE AC (True RMS)
? Faixas: 600?A, 6000?A, 60mA, 600mA, 6A,10A;
? Precisão: 600?A ~ 60mA ±(1,8% + 5D); 600mA ±(2,5% + 5D); 6A~10A ±(3% + 5D);
? Resolução: 0,1?A,1?A, 0,01mA, 0,1mA, 0,001A, 0,01A;
? Resposta em Frequência: 40Hz~1KHz;
? Proteção de Sobrecarga: Fusível de 630mA/250V para borne de “?A/mA”; Fusível de 10A/250V para borne de “A”;
? Ao medir correntes >1A, não exceder 30 segundos de medição contínua. Ao medir corrente novamente, o instrumento deve ser resfriado por duas vezes o tempo de medição.

RESISTÊNCIA
? Faixas: 600?, 6k?, 60k?, 600k?, 6M?, 60M?;
? Precisão: 600? ~ 6M? ±(1% + 5D); 60M? ±(1,2% + 8D);
? Resolução: 0,1?, 0,001k?, 0,01k?, 0,1k?, 0,001M?, 0,01M?;
? Proteção de Sobrecarga:250V DC ou 250V AC RMS.

CAPACITÂNCIA
? Faixas: 60nF, 600nF, 6?F, 60?F, 600?F, 6mF, 60mF, 100mF;
? Precisão: 60nF ±(4% + 25D); 600nF~ 600?F ±(4% + 15D); 6mF ~ 100mF ±(5% + 25D);
? Resolução: 0,01nF, 0,1nF, 0,001 µF, 0,01 µF, 0,1 µF, 0,001 mF, 0,01 mF, 0,1 mF;
? Proteção de Sobrecarga: 250V DC ou 250V AC RMS.

FREQUÊNCIA
? Faixas: 10Hz ~ 10MHz;
? Precisão: ±(0,5% + 4D);
? Resolução: 0,001Hz, 0,01Hz,0,1Hz,0,001kHz, 0,01kHz, 0,1kHz, 0,001MHz;
? Proteção de Sobrecarga: 250V DC ou 250V AC RMS GERAL A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 18~28°C se não especificado de outra forma e umidade relativa entre ?80%. Ciclo de calibração recomendado de 1 ano. Especificações válidas para 10% a 100% da faixa.

DUTY CYCLE
? Faixas: 0,1% ~ 99,9%; Precisão: (F?1kHz) ±(1,2% + 3D) (F>1kHz) ±(2,5% + 3D) (Valor típico Vrms=1V)
? Resolução: 0,1%;
? Proteção de Sobrecarga:250V DC ou 250V AC RMS. ET-1505A 3/3

ACESSÓRIOS
1. Manual de Instruções (1 un.);
2. Pontas de Prova (1 par);
3. Termopar tipo K (1 un.);
4. Adaptador para Teste de hFE (1 un.). *Especificações sujeitas a alterações sem prévio aviso. Imagens meramente ilustrativas. Revisão: 04 Emissão: 10/09/2024

TEMPERATURA
? Faixas: -20~1000°C / -4~1832°F;
? Precisão: -20~0°C ±(4°C) 0~400°C ±(2%+3D); 400 ~ 1000°C ±(3% +3D); -4~ 32°F ±(5 °F); 32~752°F ±(2%+5D); 752~1832°F ±(3%+5D);
? Resolução:1°C, 1°F;
? A precisão acima não inclui o erro do termopar.
? A sonda termopar tipo K que acompanha o instrumento devem ser utilizada para medidas entre -40°C ~ 204°C, para outras temperaturas verifique acessórios opcionais.

TESTE DE CONTINUIDADE / DIODO


? Proteção de Sobrecarga: 250V DC ou 250V AC RMS.

TESTE DE TRANSISTOR
? Faixa: hFE
? Descrição: Medir o transistor do tipo NPN ou PNP para exibir o valor aproximado de hFE 0 - 1000
? Condição de Teste: Corrente de base 10?A Vce é de aproximadamente 2,8V

LIVE
?Intervalo de 100V ~ 250V (50~60Hz)

ACESSÓRIOS OPCIONAIS / REPOSIÇÃO
Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa. 1. Certificado de calibração (OPCIONAL); NCV Intervalo de 30V ~ 1000V (50~60Hz)
